事業紹介

社内一気通貫でスピードと品質をもって応えます

金型販売

順送金型/ハイブリッド金型/半自動複合型/簡易型

特徴

  • 仕様書に基づき、徹底した事前協議を実施
  • 経年変化を起こさない、プレート加工
  • バーコード管理図面による容易なトレーサビリティ
  • 究極の歩留まりを追求した『ハイブリッド金型』
  • 金型内タップ
  • t=0.1以下の薄物も搬送可能な〈ハイブリッド金型Ⅱ〉

業種

  • 車載電子電装部品
    • パワーデバイス
    • バスバー
    • スイッチ
    • コネクター
    • リードフレーム
    • センサー
    • モーターコアー
  • ブレーカ・リレー部品
    • フレーム
    • テッペン
    • ヨーク
    • ターミナル
  • 熱交換器
    • セパレータ
    • ヒートシンク
  • その他・難加工品
    • シールドケース
    • リング

加工能力

  • 板厚:t0.03〜t6.0
  • 加圧トン数:400トン
  • 金型サイズ:横2,000mm × 縦1,000mm まで
  • 加工精度
    • 金型部品精度:1〜3µm
    • プレス部品精度:5〜10µm

精密成形プレス機による金型製作・プレス製品

UL4000(400 ton)により切削加工をプレス化
t0.1 ~ t6.0 まで成形精度 0.03 以下を狙う金型づくり
試作開発~歩留り提案/要素技術の提供

特徴

  • 高剛性多工程成形(順送金型、ハイブリッド金型どちらも対応 OK )
  • 金型精度より高い精度のマシン
  • スライドギャップ「ゼロ」構造
  • ボルスター厚み 300mm (下死点精度 10μm 以下)
  • グラフィック荷重計で左右の変位を測定記録
  • 経時変位を 0.1μm でプロットグラフにて可視化

超精密部品

研磨/WC/EDM/MC
1µm 切削部品

試作支援

要素解析/開発試作


金型販売のフロー

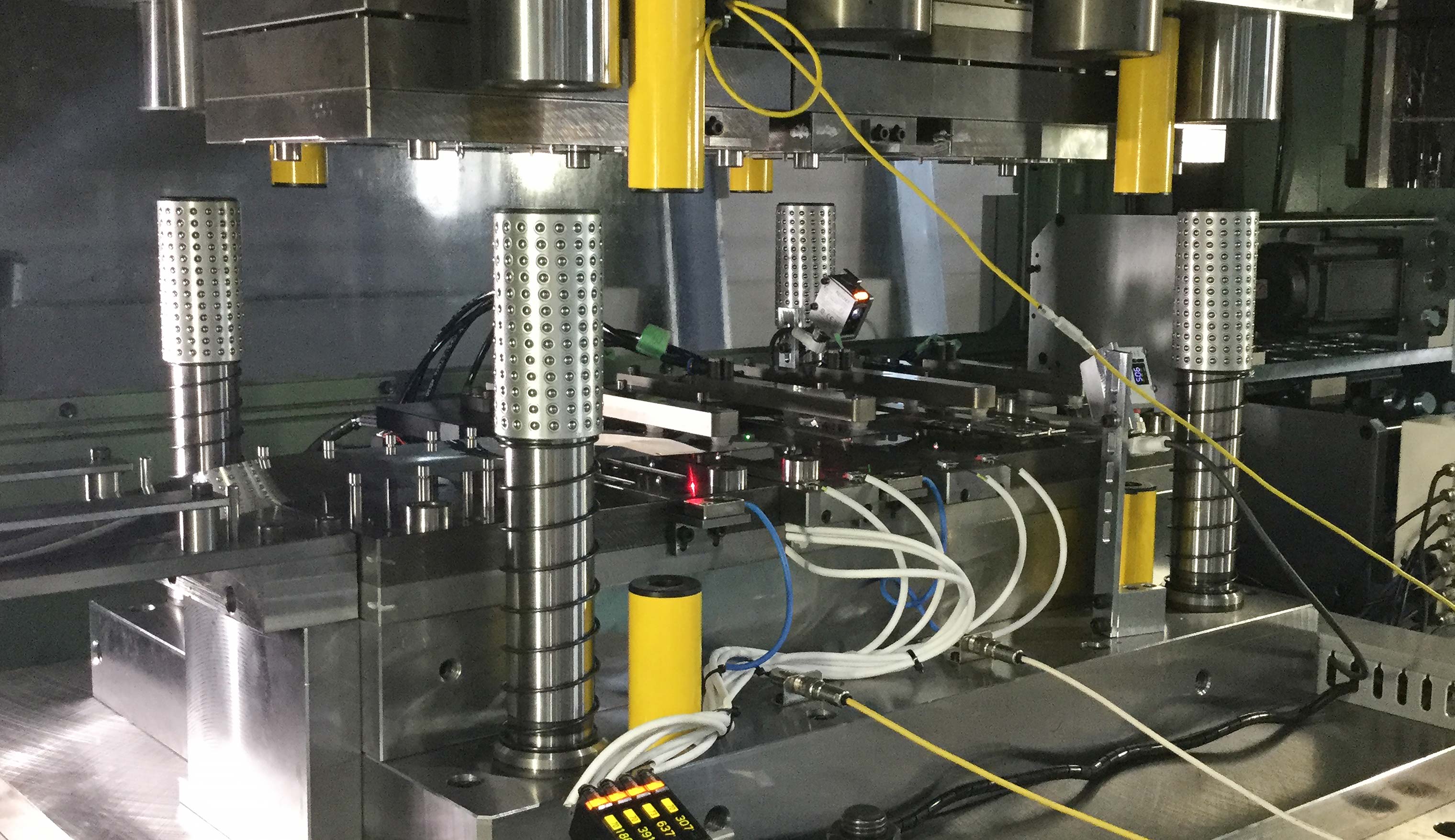

金型販売 画像

客先承認に至るまで確実なコミュニケーションを行います

① 受注

  • 金型仕様書の受取
  • プレス仕様書の受取

② 事前検討要望書

  • 提案/要望
  • ターゲット図作成

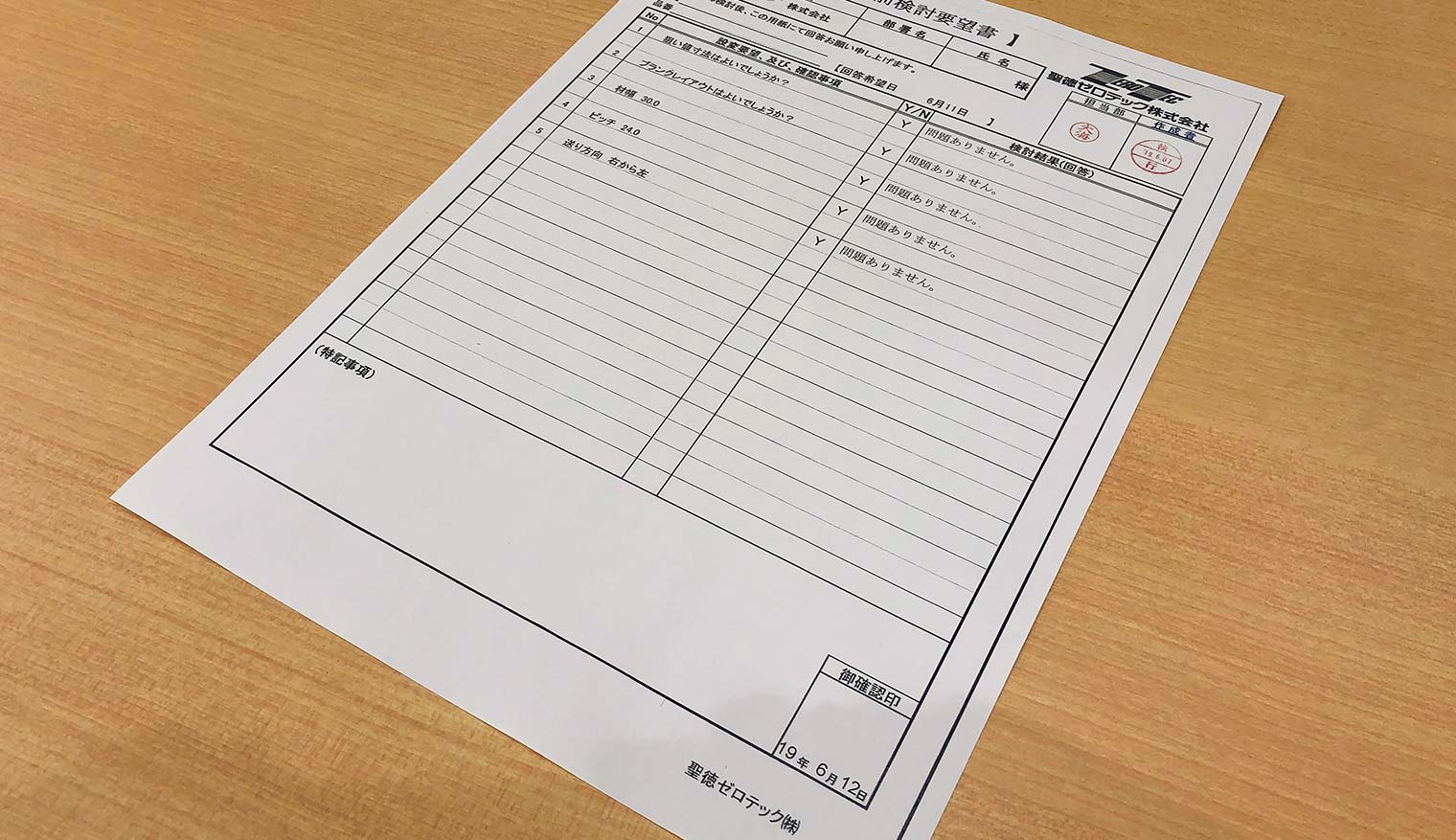

事前検討要望書 画像

③ 承認

  • 要望書の項目全てが YES になることで承認

④ 設計

  • 企画・技術の可視化
  • 歩留まりの追究

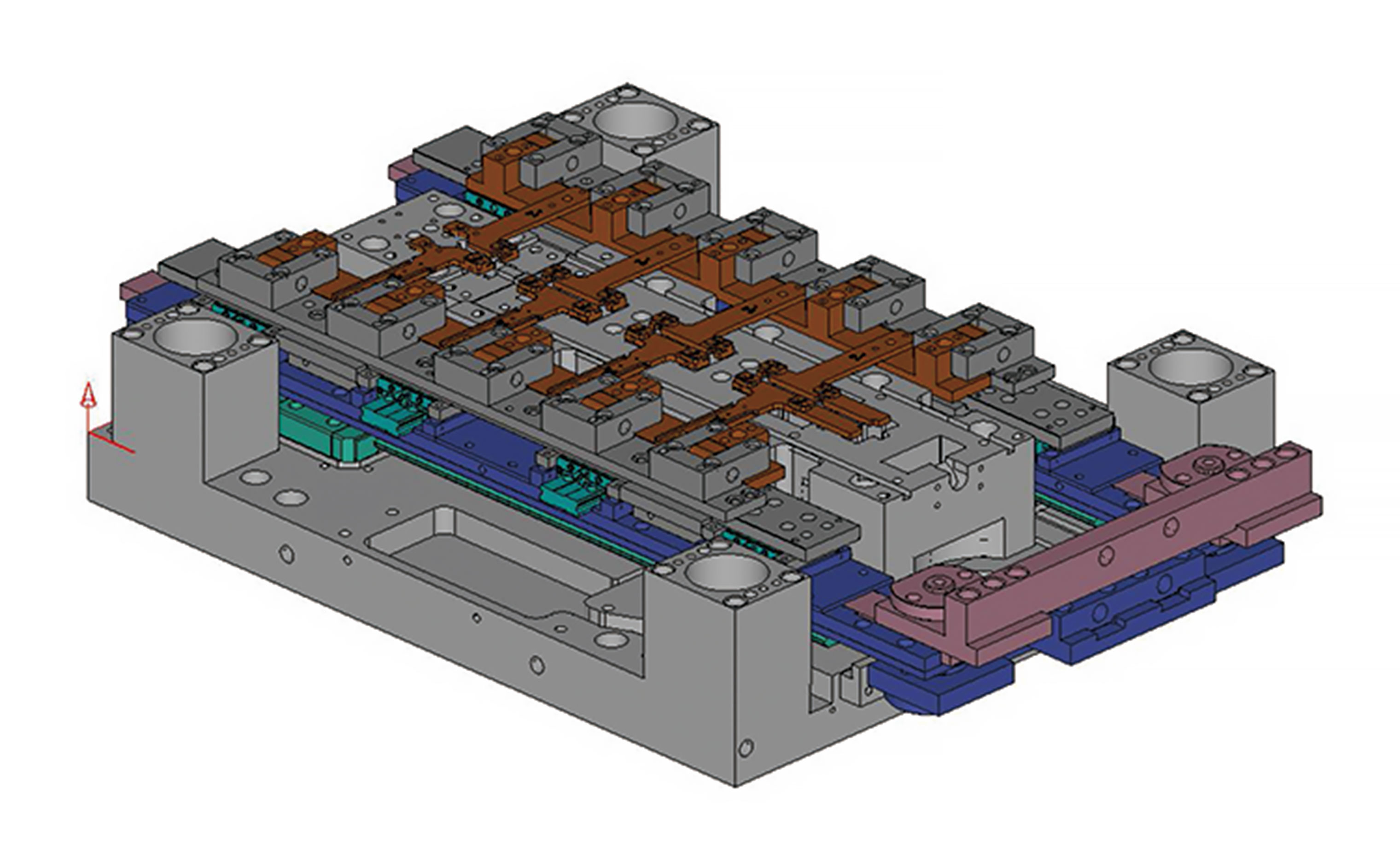

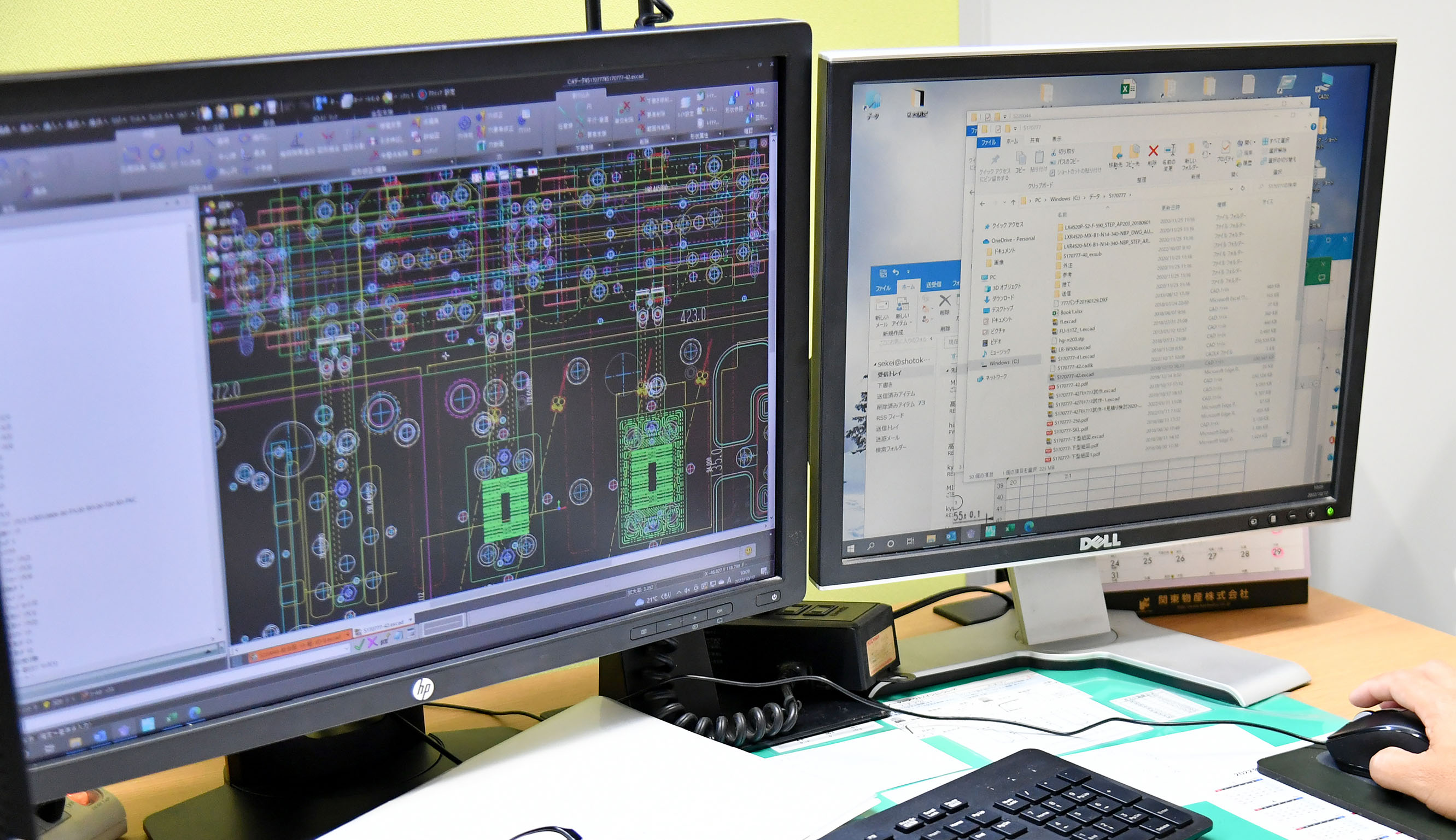

設計 画像

⑤ レイアウトの承認

⑥ 製作

  • スピードへの挑戦
  • 金型1ヶ月・部品3日

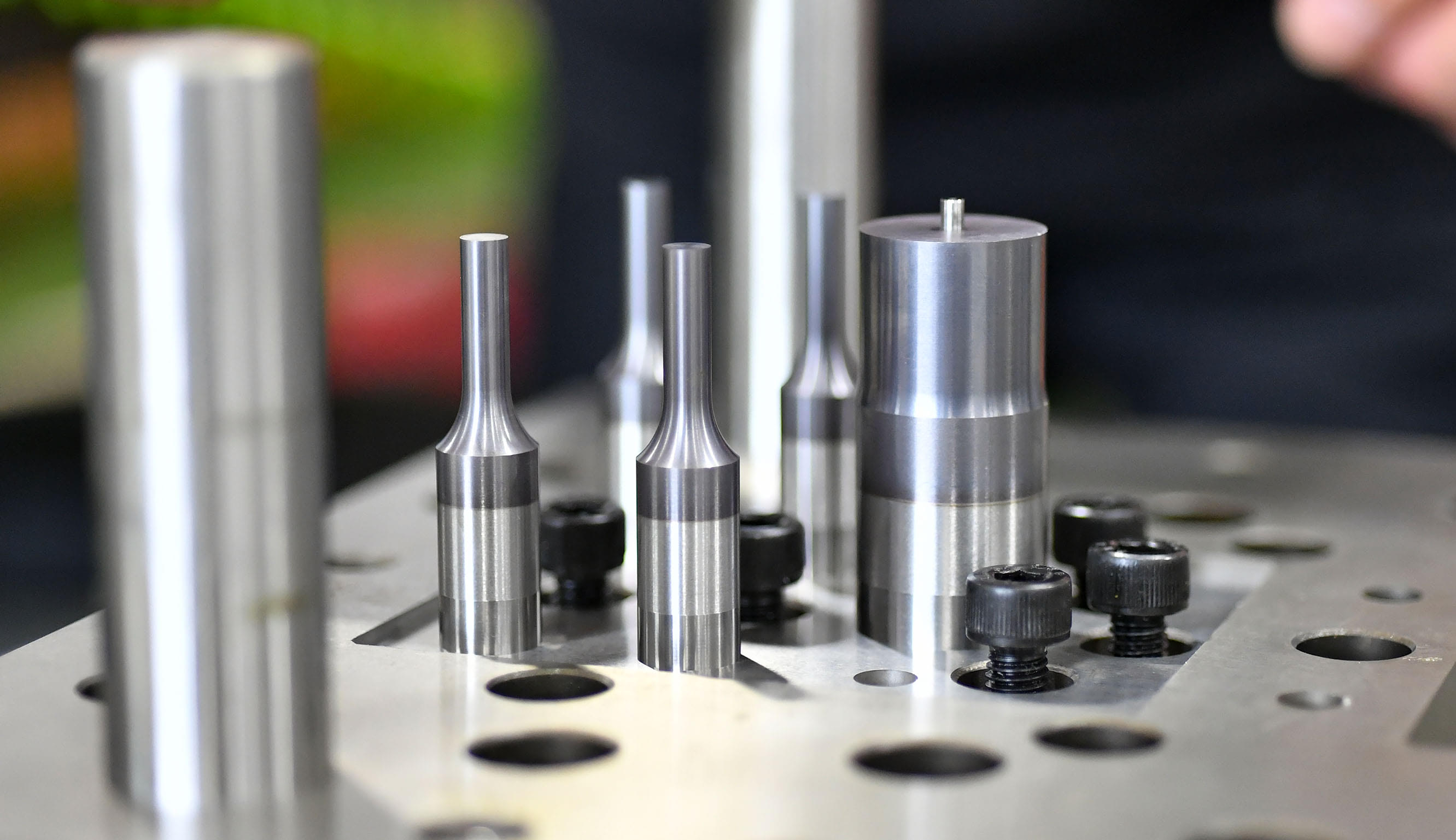

製作 画像

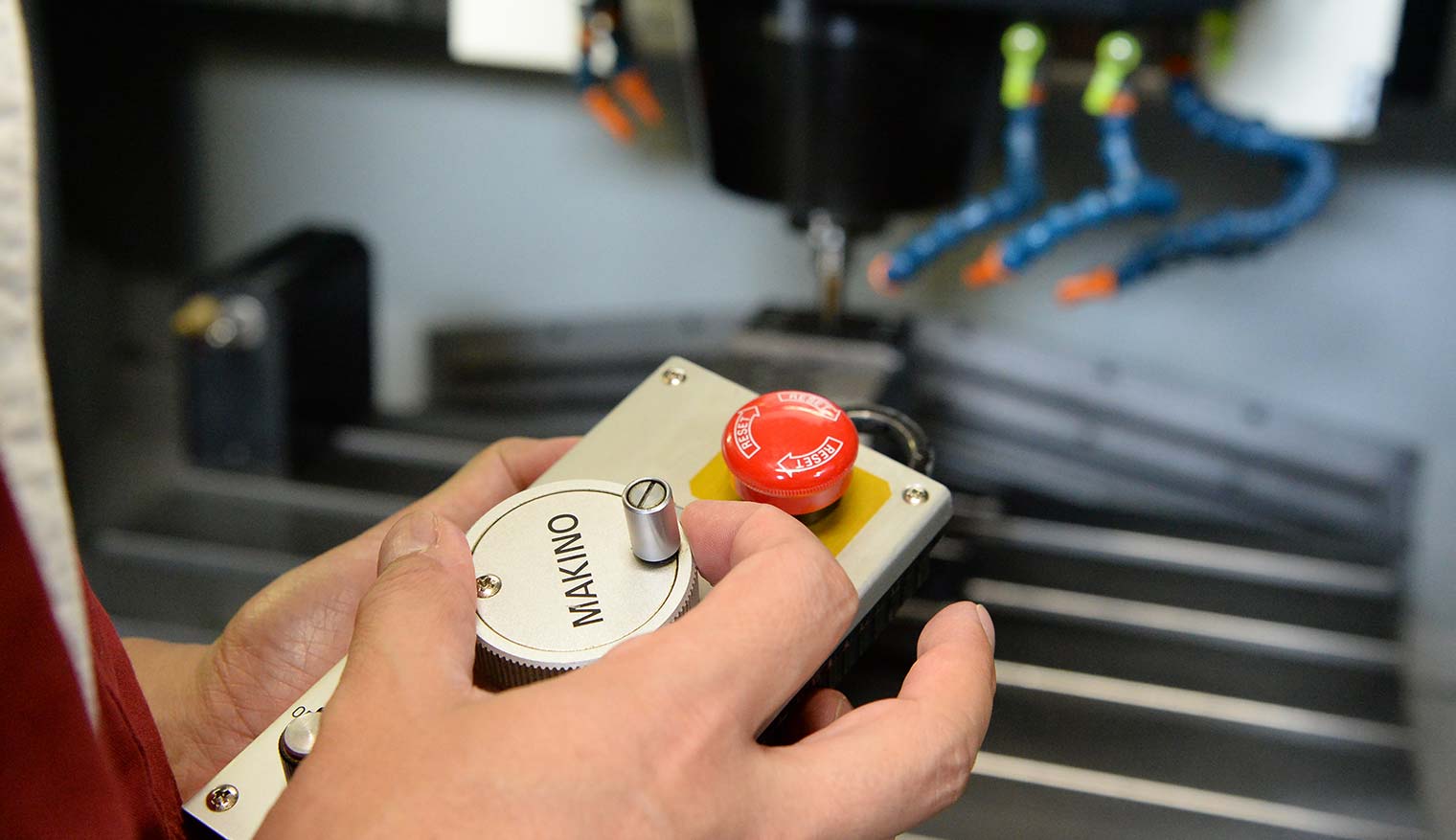

製作 画像

⑦ 量産試作

  • トライ検証

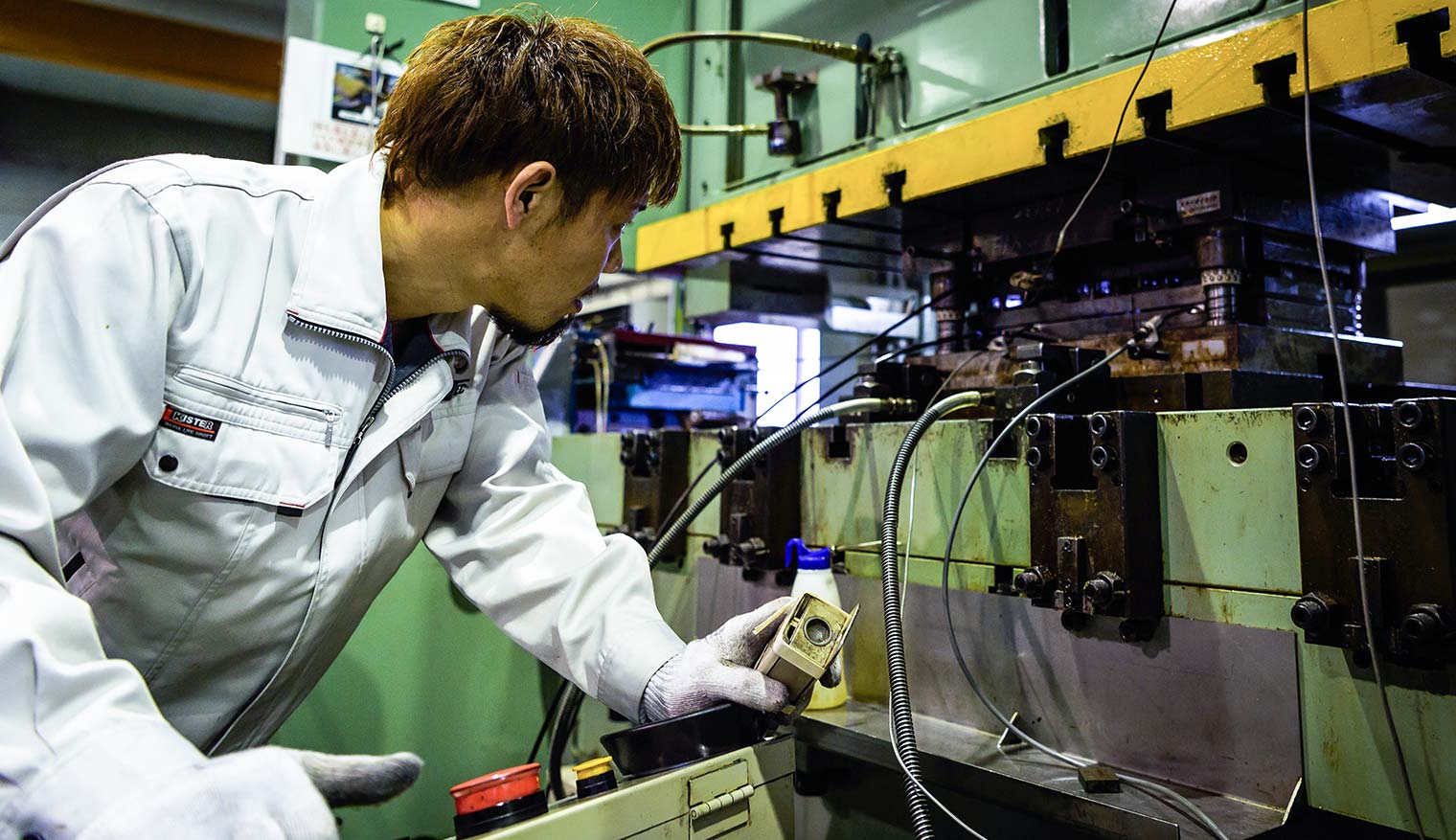

量産試作 画像

⑧ 検査成績書+サンプル

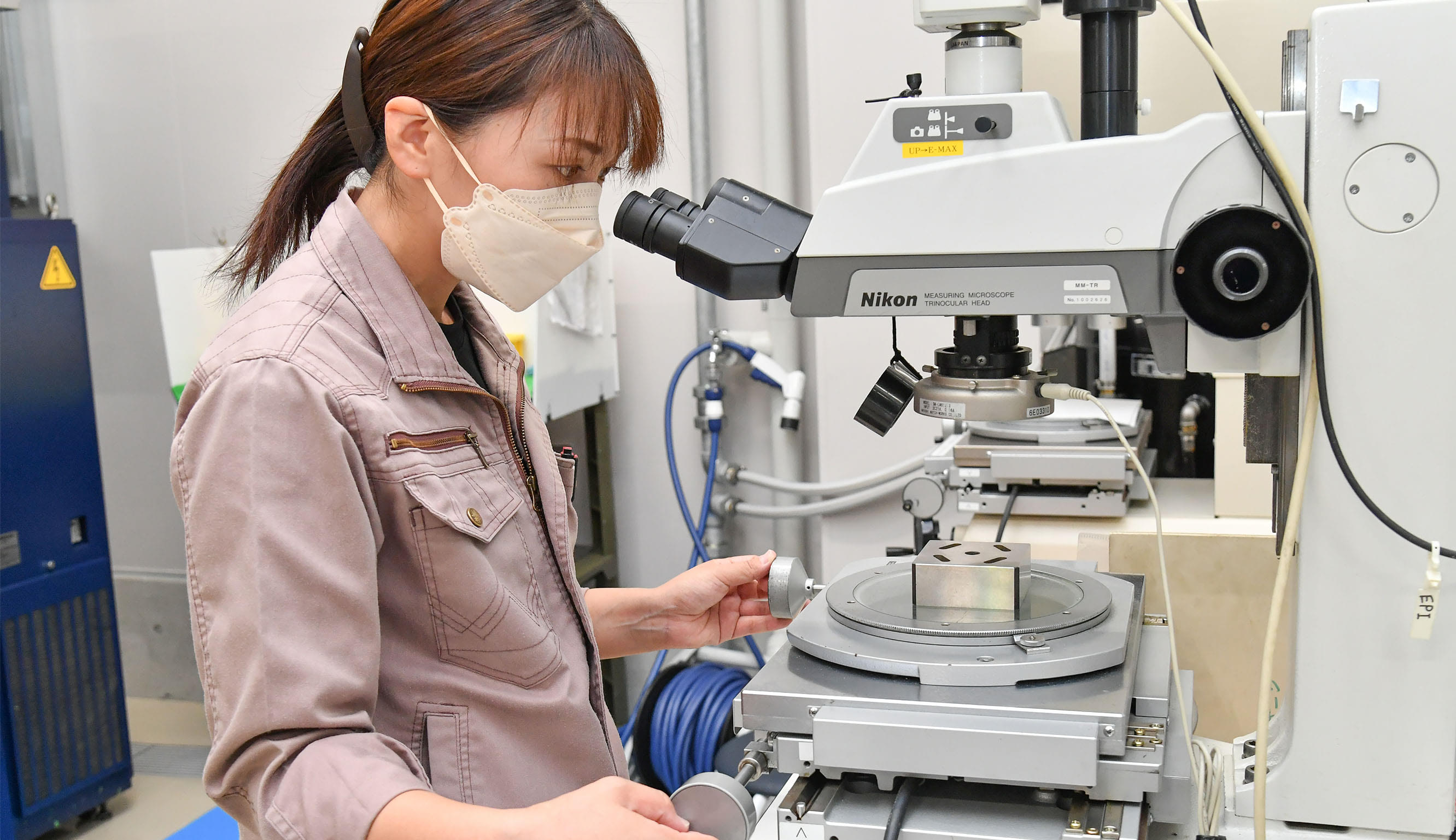

検査成績書+サンプル 画像

⑨ 納品

  • メンテナンス
  • 金型部品の早期提供
